สรุปก่อนเริ่ม
- ตรวจแบบโครงสร้างและงานระบบฉบับล่าสุดก่อนเริ่ม
- กำหนดจุดตรวจรับก่อนปิดงานและก่อนเทคอนกรีต
- ดึงลวดตามขั้นตอนและค่าที่วิศวกรกำหนดสำหรับโครงการ
- ส่งมอบแบบบันทึกจริงและเขตห้ามเจาะให้ผู้ใช้อาคาร

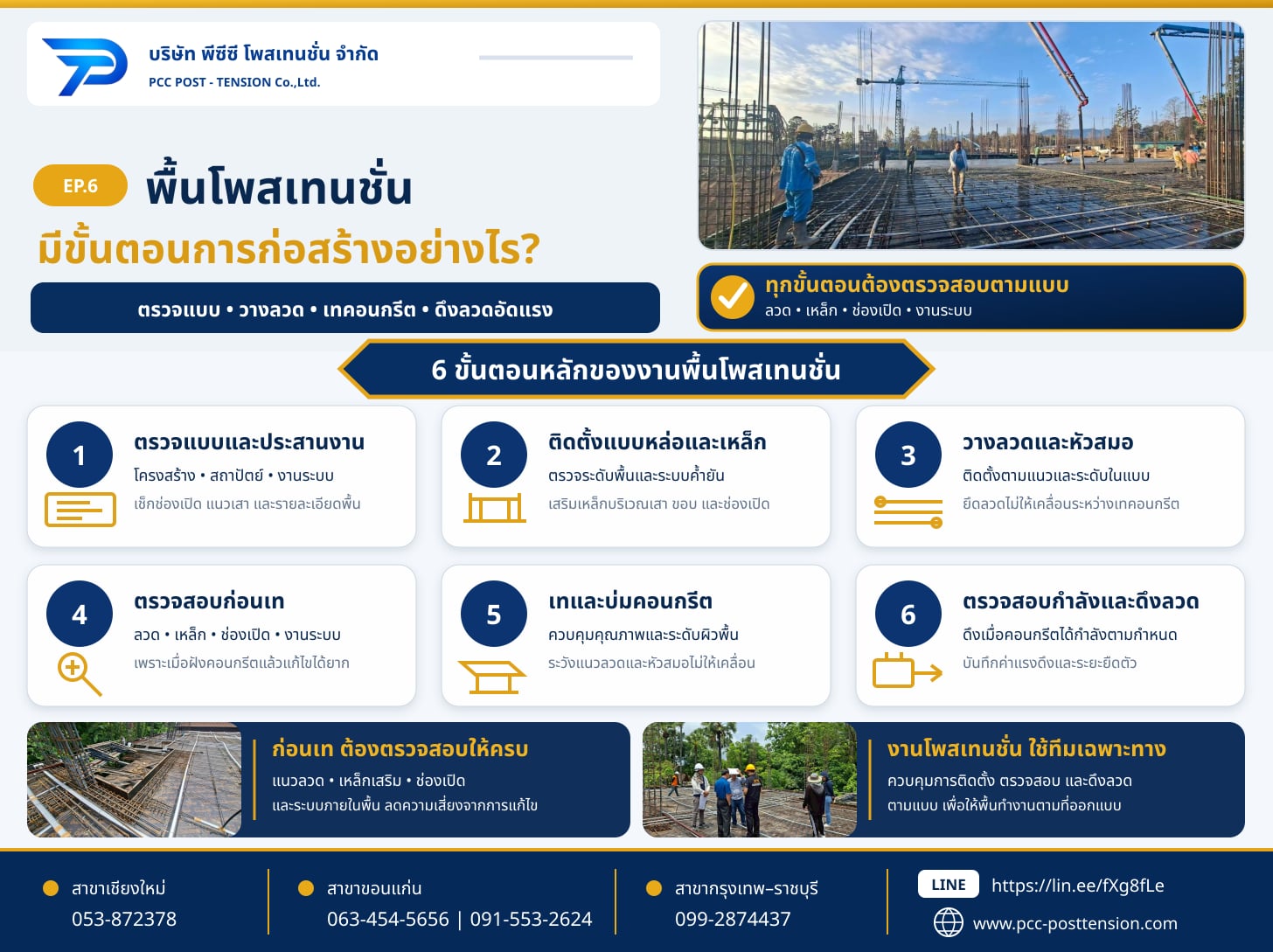

1. ตรวจแบบและเตรียมหน้างาน
ทีมงานต้องตรวจแนวพื้น ช่องเปิด ขอบพื้น ระดับ จุดรองรับ และลำดับเทคอนกรีตจากแบบอนุมัติ พร้อมประสานตำแหน่งท่อ ปลอก และช่องงานระบบก่อนติดตั้ง
พื้นที่ทำงาน แบบหล่อ ค้ำยัน ทางขนวัสดุ และมาตรการความปลอดภัยต้องพร้อม ไม่ควรเริ่มจากแบบคนละฉบับหรือแก้ตำแหน่งกันด้วยคำบอกเพียงอย่างเดียว
- แบบโครงสร้างและงานระบบฉบับล่าสุด
- แผนแบ่งพื้นที่เทและลำดับงาน
- พื้นที่เก็บวัสดุและทางเข้าหน้างาน
- ผู้รับผิดชอบอนุมัติการเปลี่ยนแปลง
2. ติดตั้งลวด อุปกรณ์ และงานเสริม
ติดตั้งแนวลวด จุดยึด หัวดึง เหล็กเสริม และรายละเอียดบริเวณช่องเปิดตามแบบเฉพาะของโครงการ จากนั้นตรวจระยะ ระดับ การยึด และสภาพวัสดุก่อนปิดงาน
งานระบบที่ตัดผ่านหรืออยู่ใกล้แนวลวดต้องได้รับการประสาน ไม่ควรย้าย ตัด หรือดัดลวดเพื่อหลบงานอื่นโดยไม่มีการอนุมัติ
3. เทคอนกรีตและดึงลวด
ก่อนเทต้องมีรายการตรวจรับร่วมกัน ระหว่างเทควรป้องกันแนวลวดและอุปกรณ์ไม่ให้เคลื่อน พร้อมดูแลการเทและบ่มคอนกรีตตามข้อกำหนด
การดึงลวดทำเมื่อคอนกรีตผ่านเงื่อนไขที่ผู้ออกแบบกำหนด ใช้อุปกรณ์ที่เหมาะสม และบันทึกผลจริงทุกจุดเพื่อให้ตรวจสอบย้อนหลังได้ ไม่ใช้ค่าทั่วไปจากโครงการอื่นแทน
4. ปิดงานและส่งมอบ
หลังดึงลวดให้ตรวจผล อุดและป้องกันบริเวณหัวดึงตามรายละเอียด เก็บแบบบันทึกตำแหน่งจริง ผลทดสอบและผลดึงลวด รวมถึงรายการแก้ไขที่ได้รับอนุมัติ
ผู้ดูแลอาคารควรได้รับแผนผังแนวลวดและขั้นตอนอนุญาตก่อนเจาะ ตัด หรือเพิ่มงานระบบในอนาคต
ห้ามเจาะ ตัด หรือสกัดพื้น Post-Tension โดยดูจากผิวพื้นเพียงอย่างเดียว ต้องตรวจแบบและสำรวจแนวลวดกับผู้เชี่ยวชาญก่อนทุกครั้ง
เช็กลิสต์ก่อนส่งให้ทีมประเมิน
- แบบโครงสร้างและงานระบบตรงกัน
- แบบหล่อและค้ำยันพร้อม
- แนวลวดและอุปกรณ์ตรงแบบ
- ช่องเปิดและงานระบบได้รับอนุมัติ
- บันทึกการเทและผลดึงลวดครบ
- แบบบันทึกจริงและเขตห้ามเจาะพร้อมส่งมอบ
FAQ
คำถามที่พบบ่อย
พื้น Post-Tension ดึงลวดได้เมื่อไร?+
ต้องรอให้คอนกรีตผ่านเงื่อนไขกำลังและอายุที่วิศวกรกำหนดสำหรับโครงการ ไม่ควรกำหนดจากจำนวนวันเพียงอย่างเดียว
เปลี่ยนตำแหน่งช่องเปิดระหว่างติดตั้งได้ไหม?+
ต้องตรวจผลกระทบและอนุมัติก่อน เพราะอาจชนแนวลวด เหล็กเสริม หรือบริเวณรับแรงสำคัญ
เอกสารส่งมอบที่สำคัญคืออะไร?+
แบบบันทึกตำแหน่งจริง บันทึกผลดึงลวด ผลทดสอบที่เกี่ยวข้อง รายการอนุมัติแก้ไข และข้อจำกัดการเจาะใช้งาน
